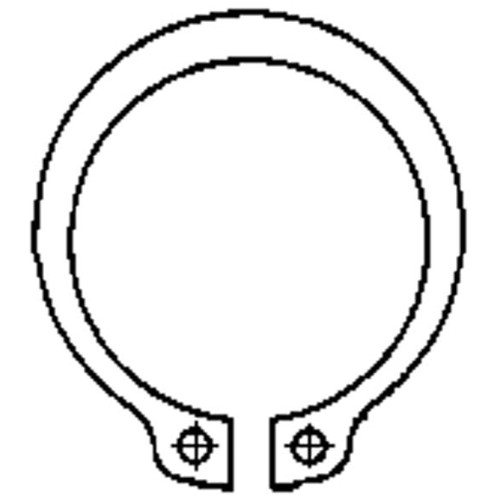

Spårring för axel SGA
OBEH DIN 471

DIN / ISO Norm: DIN 471

BIG-artnr / Wijklunds artnr

10210870 / 9700224

Dimension

Enhet

HST

Förp

200

Beskrivning

SGA DIN 471 3

För att kunna handla hos oss och se priser behöver du Logga in eller Skapa konto

Beställningsvara

Visa mer information

Spårring för axel SGA OBEH DIN 471
Dimension		mm	3	4	5	6	7	8	9	10	11	12
Axeldiameter	d1	mm	3	4	5	6,2	7	8	9	10	11	12
Spårdiameter	d2	mm	2,8	3,8	4,8	5,7	6,7	7,6	8,8	9,6	11	12
Tjocklek	s	mm	0,4	0,4	0,6	0,7	0,8	0,8	1	1	1	1

Dimension		mm	13	14	15	16	17	18	19	20	21	22
Axeldiameter	d1	mm	13	14	15	16	17	18	19	20	21	22
Spårdiameter	d2	mm	12	13	14	15	16	17	18	19	20	21
Tjocklek	s	mm	1	1	1	1	1	1,2	1,2	1,2	1,2	1,2

Dimension		mm	23	24	25	26	27	28	29	30	31	32
Axeldiameter	d1	mm	23	24	25	26	27	28	29	30	31	32
Spårdiameter	d2	mm	22	23	24	25	26	27	28	29	29	30
Tjocklek	s	mm	1,2	1,2	1,2	1,2	1,2	1,5	1,5	1,5	1,5	1,5

Dimension		mm	33	34	35	36	37	38	40	42	45	47
Axeldiameter	d1	mm	33	34	35	36	37	38	40	42	45	47
Spårdiameter	d2	mm	31	32	33	34	35	36	38	40	43	45
Tjocklek	s	mm	1,5	1,5	1,5	1,8	1,8	1,8	1,8	1,8	1,8	1,8

Dimension		mm	48	50	52	55	57	58	60	62	63	65
Axeldiameter	d1	mm	48	50	52	55	57	58	60	62	63	65
Spårdiameter	d2	mm	46	47	49	52	54	55	57	59	60	62
Tjocklek	s	mm	1,8	2	2	2	2	2	2	2	2	2,5

Dimension		mm	68	70	72	75	78	80	82	85	88	90
Axeldiameter	d1	mm	68	70	72	75	78	80	82	85	88	90
Spårdiameter	d2	mm	65	67	69	72	75	77	79	82	85	87
Tjocklek	s	mm	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3

Dimension		mm	95	98	100	105	110	115	120	122	125	130
Axeldiameter	d1	mm	95	98	100	105	110	115	120	122	125	130
Spårdiameter	d2	mm	92	95	97	101	106	111	116	118	121	126
Tjocklek	s	mm	3	3	4	4	4	4	4	4	4	4

Dimension		mm	135	140	145	150	155	160	165	170	180	190
Axeldiameter	d1	mm	135	140	145	150	155	160	165	170	180	190
Spårdiameter	d2	mm	131	136	141	145	150	155	160	165	175	185
Tjocklek	s	mm	4	4	4	4	4	4	4	4	4	4

Dimension		mm	200	220	230	240	250	260	270
Axeldiameter	d1	mm	200	220	230	240	250	260	270
Spårdiameter	d2	mm	195	214	224	234	244	252	262
Tjocklek	s	mm	5	5	5	5	5	5	5
