Spännelement

Specialformade spännbrickor.
Nr 6319 C: Konvex undersida.
Nr 6319 D: Konvex innerkant 120°. Mellanläggsbricka.
Nr 6319 G: Koniskt avfasad innerkant 120°. Dimensioner enligt DIN 6319.

Gaffelspännklovar. Av normaliserat stål. Fasade.

Universal. Tandade. Av normaliserat stål. Levereras per st. (Passar till spännjärn AMF nr 6314 Z.)

Stålfolie av olegerat stål, på rulle. Används för underlägg, uppriktning, justering, utjämning, installation etc. Levereras i plastbox.
Hållfasthet: 500-600 N/mm².

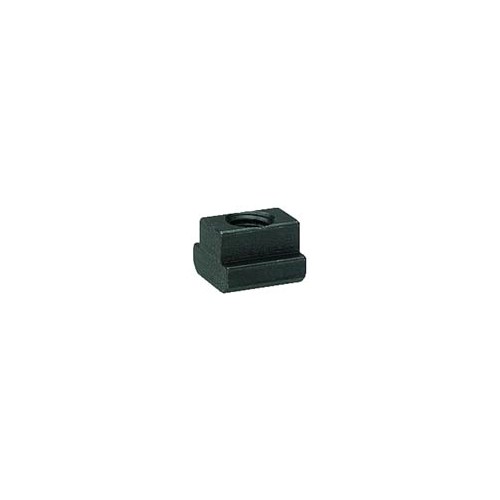

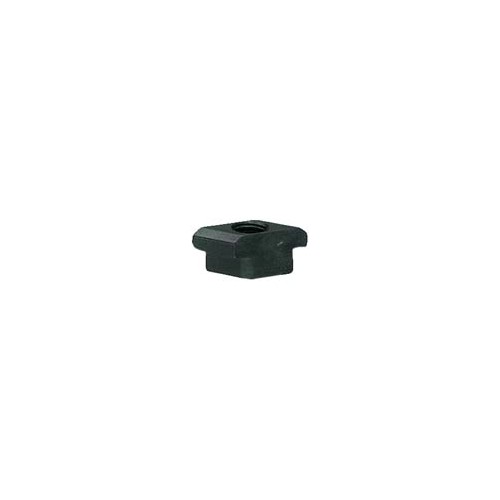

Hållfasthetsklass 10. Av normaliserat stål. Dimensioner enligt DIN 508 (år 1956). Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Lång form. Av normaliserat stål. Hållfasthetsklass 10. Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

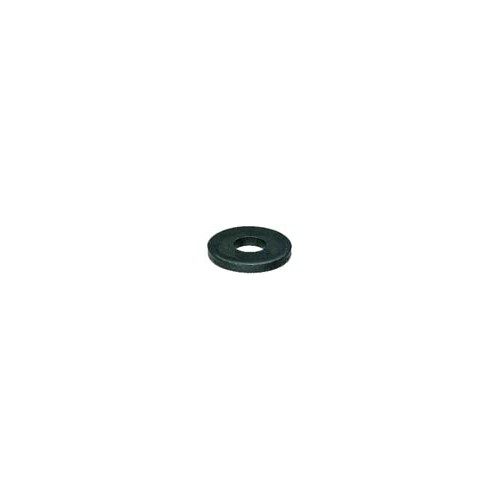

Stansade, planpressade och härdade. Bruten kant.

Av normaliserat stål. Hållfasthetsklass 10.
Nr 6330 B: Standardmutter. Med den plana sidan användbar till härdade brickor 6340.
Nr 6331: Flänsmutter.
Nr 6334: Förlängningsmutter. Med båda ändar plana och med normerad fas. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Av normaliserat stål. Enkla och mångsidigt användbara. Passar för alla typer av fräsmaskiner, svarvar, hyvelmaskiner, borrmaskiner etc. Särskilt användbara vid bearbetning av plattor då hela ytan kan bearbetas i en uppspänning. Utverkar genom sin kilkonstruktion en säker fastspänning genom samtidig fram- och nedåtriktad kraft. Inga överliggande spännskruvar. Spänner i varje önskad vinkel till T-spåret. Levereras i par.

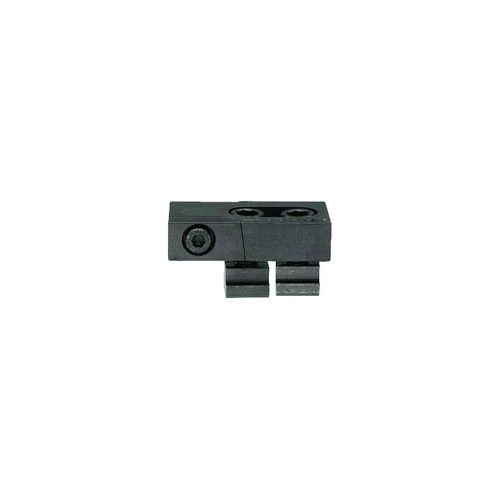

För placering i T-spår. Genom en kilverkan på spännbacken erhålles säker fastspänning mot maskinbord även av svårformade arbetsstycken.
Levereras i par med sexkantnyckel.

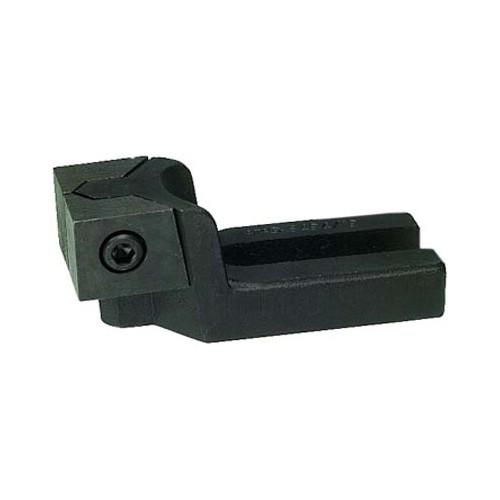

Av normaliserat stål. För högre uppspänningskrav. Med kilverkan på spännbacken som ger maximal spännkraft. Levereras i par.
För fastspänning i bordet användes T-spårbultar AMF nr 787.

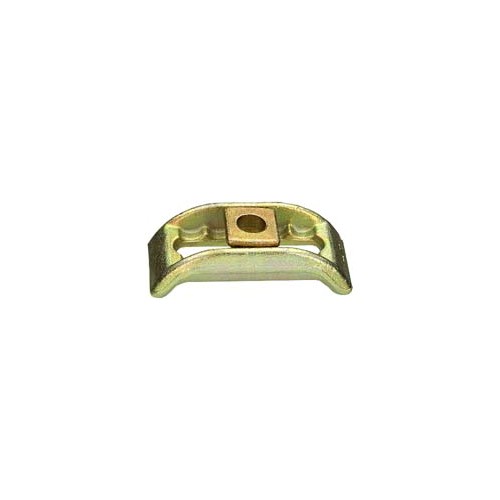

Kort. Steglös spännhöjd. Av seghärdat stål. Medger snabb omställning till olika spännhöjder vid minimalt plastutrymme. Lämplig för skär- och stansarbeten utan T-spårbult. Förzinkad.

Enkla spännklovar. Av normaliserat stål.

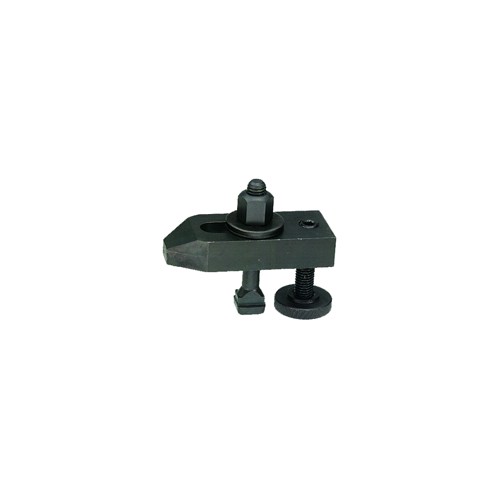

Raka. Med stödskruv och T-spårbult. Av normaliserat stål.

Gaffelspännklovar. Av normaliserat stål. Med nos.

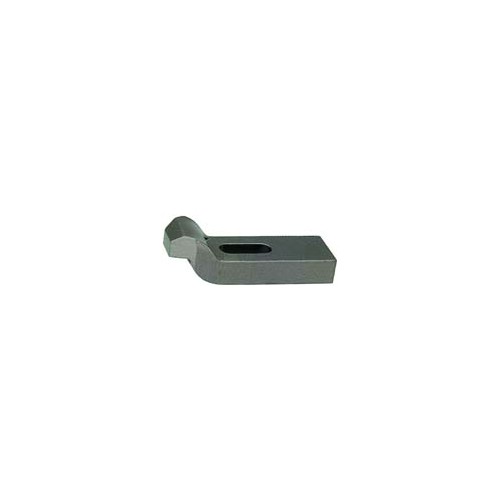

Böjda. Av normaliserat stål.

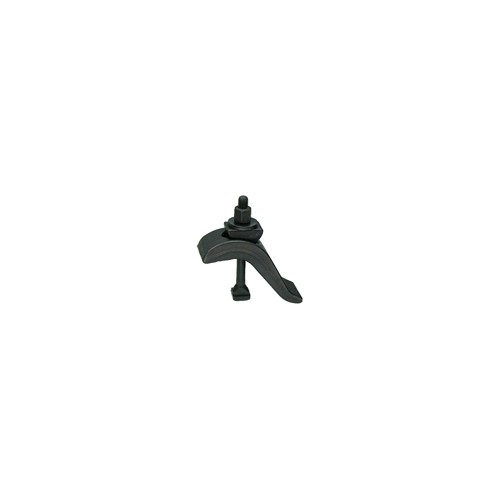

Steglös spännhöjd. Med T-spårbult. Av smitt stål. Medger snabb omställning till olika spännhöjder vid minimalt platsutrymme. Lämplig för skär- och stansarbeten.

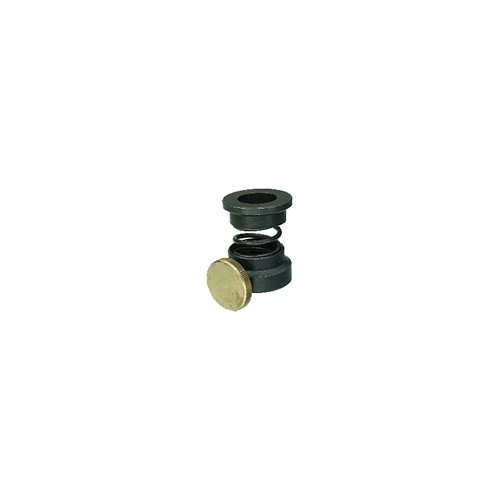

Med ställskruv av mässing. Hållaren fjädrar mot spännkloven och underlättar därmed snabba byten av arbetsstycken.

För T-spår. Samtliga delar av normaliserat stål. Draghållfasthet ca 100 kg/mm². Innehåller detaljerna 787, 6379, 508, 6330B, 6334, 6319C + G och 6340. Måttuppgifter på T-spår enligt svensk standard.
*= T-spårmutter 508 ingår ej.
**= Innehåller istället för T-spårskruvar 787 ytterligare 4 st pinnskruvar 125 mm och 2 st 80 mm, samt T-spårmuttrar 508 för dito.

Sortiment av spännverktyg för verktygsmaskiner med T-spår. Levereras i träetui.

Sortiment av spännverktyg för verktygsmaskiner med T-spår. Levereras i träetui.

Bas-sortiment med de mest användbara spännverktygen för konventionell fastspänning på maskinbord med T-spår. Förpackade i miljövänlig transportkartong.

I kompositmaterial PBT. Spännsats om 55 delar för fixering och lättare uppspänning. Exempelvis till mät- och gravyrmaskiner. Spännskruvar 6535 ABS i eloxerad aluminium krävs.

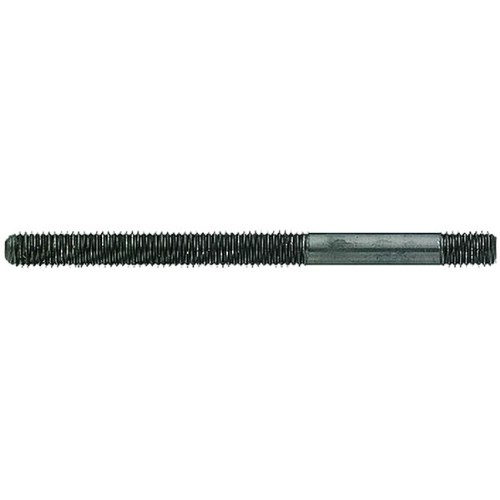

Separat pinnskruv. Av normaliserat stål.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Komplett sats i plåtförstärkt träetui. Innehåller spännunderlägg AMF nr 6500.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Användes parvis i det standardiserade 20 mm breda riktspåret på skruvstycke eller apparater. Genom byte av klackar kan skiftning mellan maskiner med olika spårbredder lätt ske. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Speciellt ändamålsenlig då en anordning alltid användes till samma maskin. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Användes parvis i det standardiserade 20 mm breda riktspåret på skruvstycke eller apparater. Dessa spårklackar skjuts in i sidled efter den grova injusteringen. Spårklackarna förblir kvar i maskinbordet vid apparatbyte. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299

Dvärgdomkrafter av normaliserat stål. Med plan anläggningsyta. Självhämmande trapetsgänga. Spindel med låsbricka. Toppstycken 6440-6443 passar till dessa stöddockor (ej storlek 50).

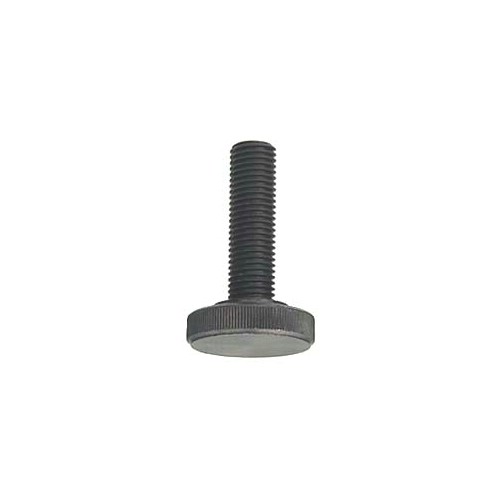

Stödskruv till 6314 V och 6316 V.
Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Mutter-ämne för T-spår. Med dessa råämnen kan T-spårmuttrar med specialgängor tillverkas. Hållfasthetsklass 10. Dimensioner enligt DIN 508 (år 1956). Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Rombisk form. Av normaliserat stål. Hållfasthetsklass 10. Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Hållfasthetsklass 12.9. Smidda av normaliserat stål. Med fräst T-spårsstyrning och lång gänga. Dimensioner enligt DIN 787. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)
Levereras utan mutter och bricka.

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Toppstycken med olika form. Passar på AMF stöddockor (ej 6400-50) och riktblock. Centreringstappens diameter 12 mm.
Nr 6440: Kultillsats.
Nr 6441: Prismatillsats.
Nr 6442: Centreringsplatta. Passar som förbindning mellan flera stöddockor.
Nr 6443: Fixeringstapp. Passar som förbindning mellan flera stöddockor. Anpassad för styrning och fixering av spännjärn i permanenta fixturer.
